微型顶管

微型顶管专项施工方案

　　5.1 微型顶管工艺原理
　　微型顶管分为三次施工：
　　第一次先将前导管推进贯通；
　　第二次以前导管为中心推进黑管或（螺旋出土）管；
　　第三次利用液压掘进机头将管道推进。

　　5.2地箭式工艺选择
　　地箭式工法分为标准地箭式工法和改良地箭式工法，根据地质硬度情况不同可参照下表进行选用。

序号	地质情况	是否排土	选用类型
1	粉质粘土	排土	标准地箭式
2	淤泥质土	不排土	改良地箭式

　　5.3顶进施工工艺流程

　　5.4工作井现场布置方案
　　微型顶管现场布置主要以长度为主，主顶位置占用道路尺寸一般为 25m 长×5m 宽，接收井位置占用道路一般为 15 米长×5 米宽。

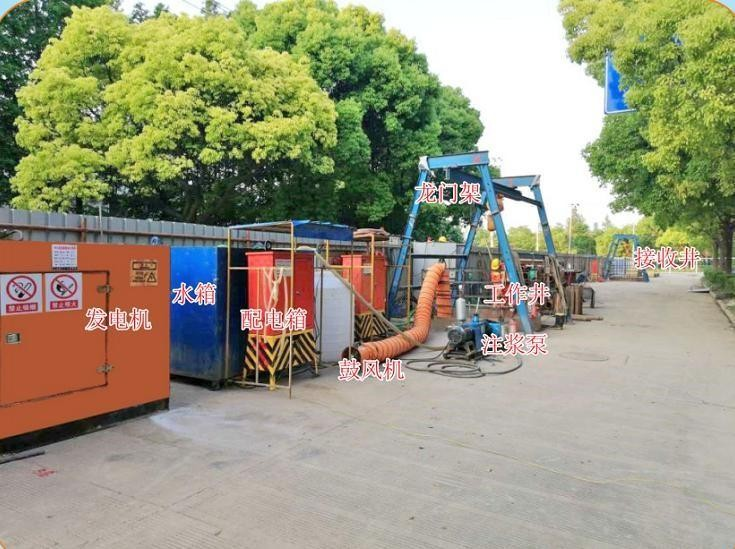

设备现场布置示意图

　　5.5工作井施工
　　1、钢制井筒工作井后背
　　(1)工作井底板浇筑完成后，安装顶管后背。(2)顶管后背为：钢筒井井壁；
　　(3)工作井后背与机台间隙用三角铁焊接加固后才能进行顶管施工；
　　(4)后背墙为钢筒，安装时钢筒中心与顶进管道的轴线要调整好，避免产生偏心受压。
　　2、利用已顶进完毕的管道作后背时，待顶管道的极限允许顶力应小于已顶管道的外壁
　　摩擦阻力；后背钢板与管口端面之间应衬垫缓冲材料，并应采取措施保护已顶入管道的接口不受损伤。
　　3、后背的安装允许偏差为：垂直度：0.1%H，水平扭转度：0.1%L，其中H为后背的高度，L为后背的宽度。

　　5.51机台底座、推进机台、激光经纬仪安装
　　1、机台底板其结构应能承载推进机自重和其它附加荷载。
　　2、基座及推进机台应根据管道的设计轴线和施工要求确定夹角、平面轴线、顶面高程和坡度进行安装
　　3、根据运输和进入工作井吊装条件，机台底座及顶进设备可整体或解体运入现场，吊装时应采取防止碰撞变形的措施
　　4、顶管推进机在工作井内安装应达到安装精度要求，并根据施工要求就位在底座上。
　　5、施工前，应进行试运转验收，验收合格后方可使用。

　　5.5.2先行导管顶进
　　1、先导管顶进前激光经纬仪根据管线中心、高程架设完毕后，依据设计坡度调整坡比，仪器设定好后开始先导管顶进施工。
　　2、顶进过程中，应遵循“勤测量、勤纠偏、微纠偏”的原则，控制顶管机前进方向姿态，并应根据测量结果分析偏差产生的原因和发展趋势，确定纠偏的措施。
　　3、开始顶进阶段，应严格控制顶进的速度和方向；
　　4、进入接收工作井前应提前进行顶管机位置和姿态测量，并根据进口位置提前进行调整。

　　5.5.3黑管顶进
　　先导管按照激光经纬仪设定坡度顶进进入接收坑，卸下导向头，开始连接黑管，顶进黑管。黑管顶进前安装镜面框，防止顶进过程中漏水漏泥。

　　5.5.4机头安装管道顶进
　　1、黑管顶进入接收坑后，若土质较软 ( N≤15 )时，采用改良地箭式机头时（不排土），将改良机头安装好，缓慢推进洞内，待机头全部进洞后，安装机头所用的液压油管及高压注浆水管。

　　2、管材管顶进：材管顶进过程中，每节管线需要进行油缸推进及回缩，安装液压油管及高压水管。顶进一米接收坑拆除出土外管，依次循环完成整个顶管施工过程,另由于管径800较大，本次顶管机头为半开放式顶管，管道顶完后管道内还剩余大量的土方，此时需用人工从工作井及接收井两端头进入管道内将土方挖出，土方挖完后用高压水枪对管道内壁进行冲洗。

　　5.5.5黑管、机头拆除
　　1、顶进管材推进过程中，在接收坑进行黑管拆除，按每节吊出接收井外清洗备用。
　　2、管线按照设计长度施工完成后，机头进入接收坑。卸下出土机头，此段管线顶管完成。管道顶进结束后，及时用高强水泥（堵漏王）封堵两端管壁，防止漏水、漏泥。
